Introduzione
In questo manuale verranno descritti i passaggi necessari per la configurazione con SPORTRICK del terminali Axess
Configurazione Terminali
Terminal modelo X1 | Terminal modelo X4 |
Terminale X4
Contenuto della confezione
Nella scatola del terminale che vi verrà fornita, troverete :
- n°1 batteria bottone
- n°1 manuale tecnico del terminale
- n°4 tasselli per fissaggio a parete o staffa
Collegamenti e Fissaggio
Per il funzionamento necessità di:
- Trasformatore di corrente 12V per l'alimentazione
- Cablatura Ethernet per la comunicazione online con il software
Il terminale può essere fissato sia a parete, sia a staffa o direttamente al tornello.
Prendere il terminale e svitare le 4 viti sulla parte posteriore del terminale (vedi foto seguente)
Una volta smontata la scocca vi si presenterà l'interno del terminale dove ci saranno da fare alcune operazioni.
Inserire il cavo Ethernet nell'apposito spazio (contrassegnato come 3)
Inserire la batteria bottone trovata nella scatole nell'apposito spazio (contrassegnato come 2)
Inserire l'alimentazione nella morsettiera [ il polo positivo -> pin “VDC IN” il polo negativo -> pin “GND”. ]
attaccare il connettore della batteria tampone nell'apposito spazio ( contrassegnato come 1)
n.b. il cavo ethernet e il filo dell'alimentatore dovranno uscire dallo sportello posteriore della scocca.
Configurazione da VAR
Accedere al “VAR” dall’inidirizzo: https://var.sportrick.com/ ed inserire le proprie credenziali. Se non si dispone di credenziali scrivere al proprio consulente Sportrick richiedendone l’accesso
Una volta effettuato l’accesso Scegliere "Managed Environments ,
proseguire su “Configuration” ,

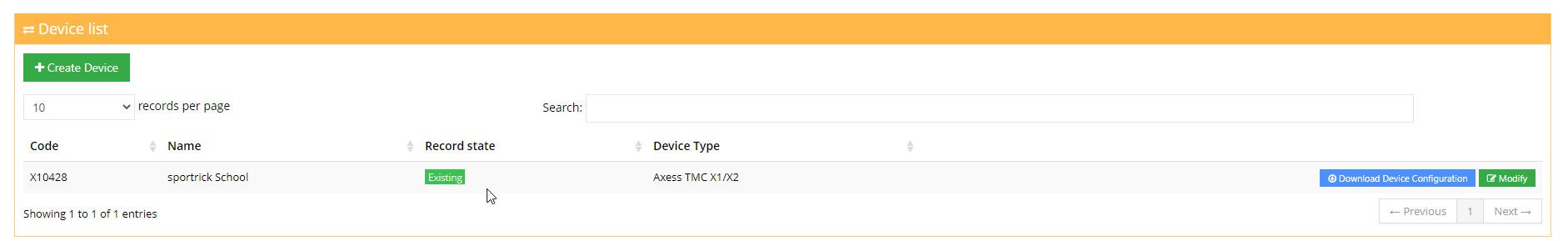

andare su “Device list” .
Vi si aprirà una schermata con i vostri terminali già configurati dal backoffice SPORTRICK.
I terminali nuovi sono identificabili dal prefisso "NEW_".
Nel caso non troviate il/I terminale/i con il prefisso "NEW_" contattare il supporto SPORTRICK.
Accedere a “Donwload Device Configuration” corrispondente al terminale che si andrà a configurare.
Una volta effettuato l’accesso vi si aprirà una schermata dove dovrete flaggare “Enabled” e succesivamente premere “OK”
Una volta dato l’ok verrà scaricato un file sul pc che dovrete usare per la configurazione del terminale.
Il file si chiamerà sempre “UPDATECONFIG.TXT”
IMPORTANTE: Ad ogni terminale che andrete ad installare ricordarsi di cancellare il vecchio file scaricato.
A questo punto si può procedere ad inserire il file scaricato e inserirlo nel terminale già montato
CONFIGURAZIONE LETTORE X1
Avviando il terminale compariranno sul display una serie di informazioni. Porre attenzione all’indirizzo IP e annotarlo con cura. Per visualizzarle nuovamente tenere premuto il tasto con l’icona “doppia freccia” del terminale per indurlo a riavviarsi.
Per accedere al configuratore web inserire nel proprio browser: http:// seguito dall’indirizzo IP del dispositivo, premere il tasto ‘invio’ per proseguire.
Nella schermata di accesso saranno richiesti il nome utente e la password del terminale,
i quali vi verranno forniti una volta ricevuto i terminali tramite mail.
Dopo aver effettuato l’accesso, procedere nella sezione Advanced Menu:
Il configuratore web si presenterà come nella figura sottostante:
Accedere al menu File manager posto sulla sinistra:
Cliccare sul pulsante Scegli file e cercare il file di configurazione scaricato precedentemente dal “VAR” di Sportrick.
Il nome del file deve essere tassativamente “updateconf.txt”.
Una volta caricato nelle impostazioni del terminale il file “updateconf.txt ” procedere premendo “Send”
ed eliminarlo dai download, in modo che se ci sono ulteriori terminali da configurare non vada in conflitto con gli altri.
A questo punto il terminale procederà con un riavvio automatico per acquisire tutte le informazioni di configurazione inserite.
Svolte correttamente tutte le operazioni illustrate nei paragrafi precedenti e riavviato il lettore si noterà che sullo schermo saranno disponibili date e ora correttamente aggiornate e altre informazioni, il tutto in lingua italiana.
Accedere ora alla sezione Reader 1 per settare il campo Card Decode tramite l’apposito menu a tendina:
| |
|
|
Per capire che tecnologia di tessere disponete basterà guardare di che colore è la vostra chiavetta per associare le tessere: Verde= impostarlo in Card Decode 42.RF3/RF4/RF5 Serial Reader UID
Se invece la chiavetta che si dispone dovesse essere di colore Blu= impostare in Card Decode 00.Magnetic Swipe TK2/RFID 125Khz TMC
|
|
Verificare sempre nella sezione Reader 1 che il Code Length sia impostato su 16 |
|
Concludendo, per verificare se il lettore è regolarmente online e funzionante si può accedere alla sezione System come rappresentato nella figura sottostante:
A questo punto provate a passare una tessera sul terminale e verificare dal controllo accessi di SPORTRICK che il passaggio venga visto.
Nel caso in cui non compaia nulla sulla scherma di controllo accessi, verificare che tutte le procedure precedenti siano state svolte correttamente, incluso il montaggio dei cavi.
Configurazione terminali XA4
XA4
In questo paragrafo vengono documentati i processi per la configurazione dei terminali XA4
Contenuto della confezione
Nella scatola del terminale che vi verrà fornita, troverete :
- n°1 batteria bottone
- n°1 manuale tecnico del terminale
- n°4 tasselli per fissaggio a parete o staffa
Collegamenti e Fissaggio
Per il funzionamento necessità di:
- Trasformatore di corrente 12V per l'alimentazione
- Cablatura Ethernet per la comunicazione online con il software
Il terminale può essere fissato sia a parete, sia a staffa o direttamente al tornello.

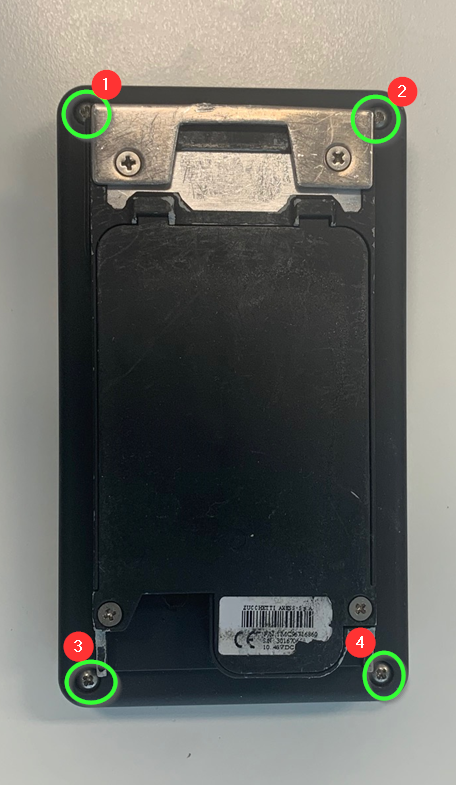

Prendere il terminale e svitare le 4 viti sulla parte posteriore del terminale (vedi foto seguente)

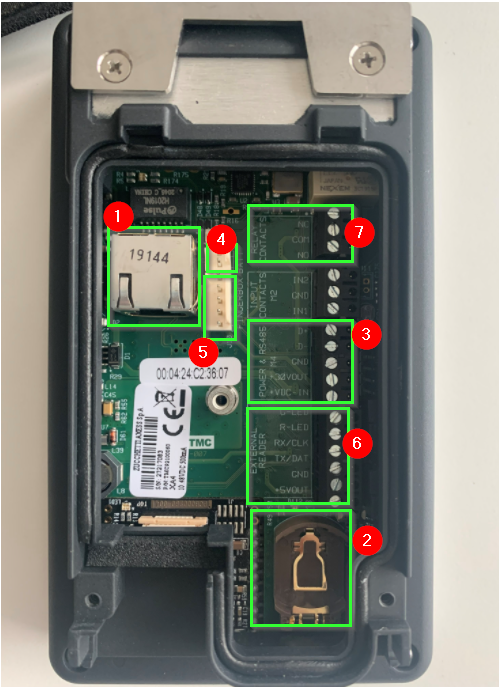

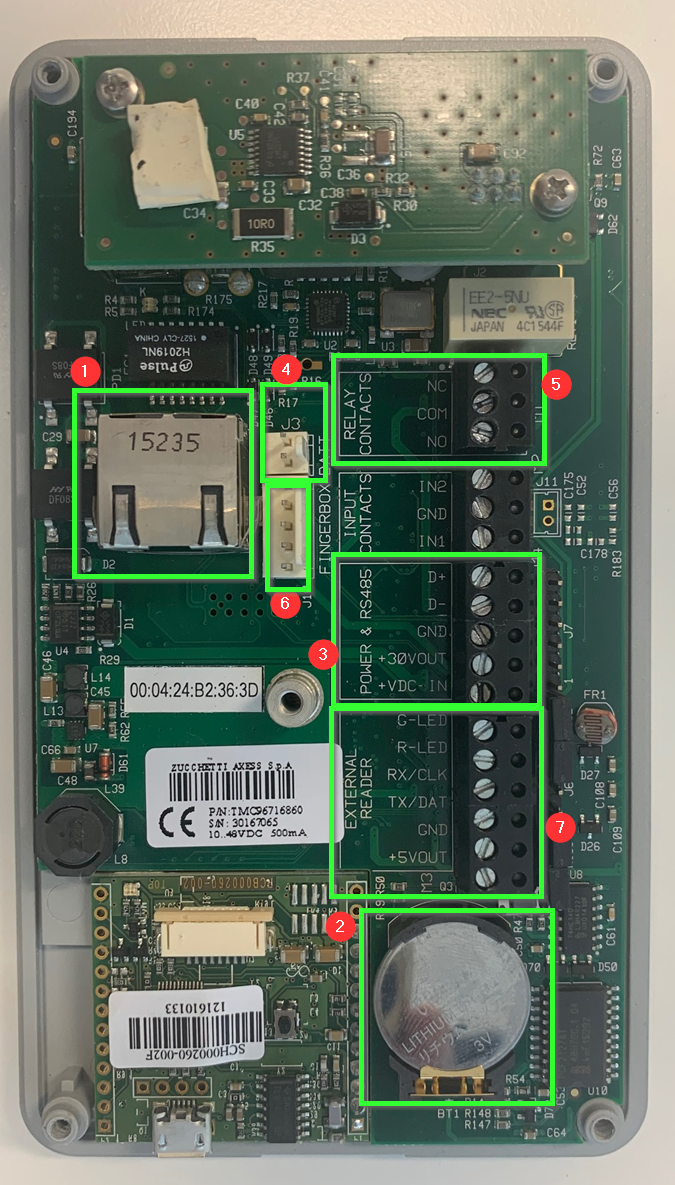

Una volta smontata la scocca vi si presenterà l'interno del terminale dove ci saranno da fare alcune operazioni.
Inserire il cavo Ethernet nell'apposito spazio (contrassegnato come 1)
Inserire la batteria bottone trovata nella scatole nell'apposito spazio (contrassegnato come 2)
Inserire l'alimentazione nella morsettiera [ il polo positivo -> pin “VDC IN” il polo negativo -> pin “GND”. ] (contrassegnato come 3)
attaccare il connettore della batteria tampone nell'apposito spazio ( contrassegnato come 4)
Eventuali accessori con già connettore integrato (tipo qrbox) vanno attaccati al punto 5
Eventuali accessori sprovvisti di connettore integrato (tipo Antenna RFid5) vanno attaccati al punto 6
Eventuale tornello con relè va attaccato al punto 7

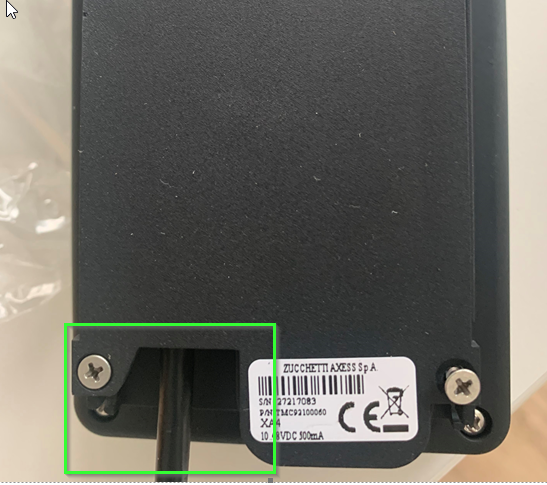

n.b. il cavo ethernet e il filo dell'alimentatore dovranno uscire dallo sportello posteriore della scocca.
Accedere al “VAR” dall’inidirizzo: https://var.sportrick.com/ ed inserire le proprie credenziali. Se non si dispone di credenziali scrivere al proprio consulente Sportrick richiedendone l’accesso
Una volta effettuato l’accesso Scegliere "Managed Environments ,
proseguire su “Configuration” ,
andare su “Device list” .
Vi si aprirà una schermata con i vostri terminali già configurati dal backoffice SPORTRICK.
I terminali nuovi sono identificabili dal prefisso "NEW_".
Nel caso non troviate il/I terminale/i con il prefisso "NEW_" contattare il supporto SPORTRICK.
Accedere a “Donwload Device Configuration” corrispondente al terminale che si andrà a configurare.
Una volta effettuato l’accesso vi si aprirà una schermata dove dovrete flaggare “Enabled” e succesivamente premere “OK”
Una volta dato l’ok verrà scaricato un file sul pc che dovrete usare per la configurazione del terminale. Il file si chiamerà sempre “UPDATECONFIG.TXT”
IMPORTANTE: Ad ogni terminale che andrete ad installare ricordarsi di cancellare il vecchio file scaricato.
A questo punto si può procedere ad inserire il file scaricato e inserirlo nel terminale già montato (Montaggio X1)
CONFIGURAZIONE LETTORE XA4
I terminali XA4 non hanno di default il DHCP attivo, e di default si trovano all'indirizzo 192.168.1.240, di conseguenza per visualizzarli in rete bisognerà cambiare la propria sottorete se non si è sulla stessa sottorete ".1"
CAMBIO INDIRIZZO SOTTORETE

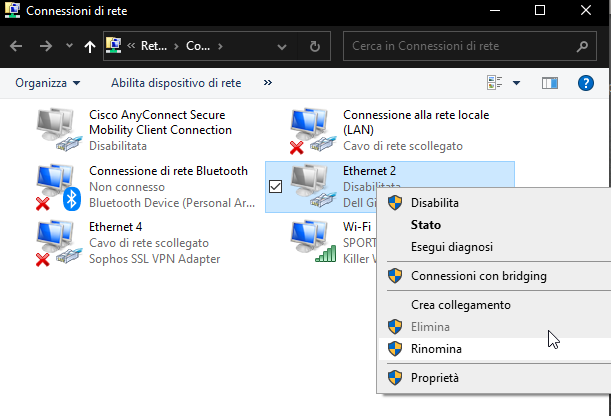

Aprire le connessioni di rete ed andare sulla rete LAN collegata,
tasto destro ed entrare su "PROPRIETà"

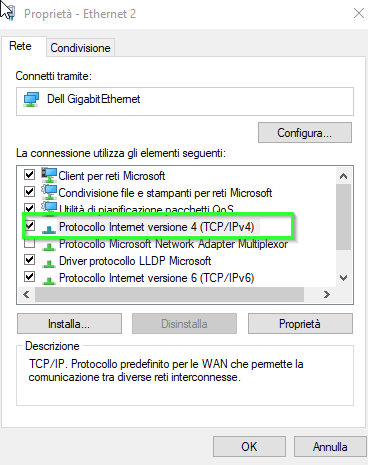

Doppio "click" su "Protocollo Internet vesione 4 (TPC/IPv4)"

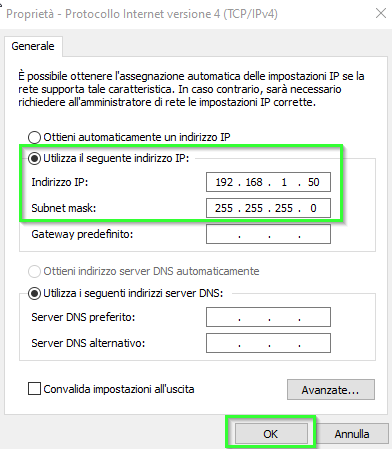

Spostare la spunta su "Utilizza il seguente indirizzo IP" ed inserire
Indirizzo IP: 192.168.1.50
Subnet mask: 255.255.255.0
e premere ok.
ripremere ok anche nella maschera di rete che riappare una volta chiuso la maschera generale
Per accedere al configuratore web inserire andare all'indirizzo: 192:168.1.240 ed inserire la configurazione.
Una volta che la configurazione sarà inserita il terminale non lo troverete più online.
Riaprire la " connessione di rete ed andare di nuovo con sul nome della rete cambiata precedente indirizzo DNS automaticamente e dai l'ok.
in proprietà --> protocollo versione 4 --> e mettere il flag su "Ottieni automaticamente l'indirizzo IP e Ottieni""
Aprire "Advanced ip scanner " far partire la scansione con gli indirizzi fra il 192.168.5.1-254 ed usare il cerca per filtrare "tmc"
I dispositivi che compaiono in blu sono quelli connessi alla rete. (In sede Sportrick uno è sempre presente che è quello della reception)
Questo servirà per trovare il dispositivo appena configurato.
-----------------------------------------------------------------------------------
Nella schermata di accesso saranno richiesti il nome utente e la password del terminale,
i quali vi verranno forniti una volta ricevuto i terminali tramite mail.
Dopo aver effettuato l’accesso, procedere nella sezione Advanced Menu:
Il configuratore web si presenterà come nella figura sottostante:
Accedere al menu File manager posto sulla sinistra:
Cliccare sul pulsante Scegli file e cercare il file di configurazione scaricato precedentemente dal “VAR” di Sportrick.
Il nome del file deve essere tassativamente “updateconf.txt”.
Una volta caricato nelle impostazioni del terminale il file “updateconf.txt ” procedere premendo “Send”
ed eliminarlo dai download, in modo che se ci sono ulteriori terminali da configurare non vada in conflitto con gli altri.
A questo punto il terminale procederà con un riavvio automatico per acquisire tutte le informazioni di configurazione inserite.
Svolte correttamente tutte le operazioni illustrate nei paragrafi precedenti e riavviato il lettore si noterà che sullo schermo saranno disponibili date e ora correttamente aggiornate e altre informazioni, il tutto in lingua italiana.
Accedere ora alla sezione Reader 1 per settare il campo Card Decode tramite l’apposito menu a tendina:
| |
|
|
Per capire che tecnologia di tessere disponete basterà guardare di che colore è la vostra chiavetta per associare le tessere: Verde= impostarlo in Card Decode 42.RF3/RF4/RF5 Serial Reader UID
Se invece la chiavetta che si dispone dovesse essere di colore Blu= impostare in Card Decode 00.Magnetic Swipe TK2/RFID 125Khz TMC
|
|
Verificare sempre nella sezione Reader 1 che il Code Length sia impostato su 16 |
|
Concludendo, per verificare se il lettore è regolarmente online e funzionante si può accedere alla sezione System come rappresentato nella figura sottostante:
A questo punto provate a passare una tessera sul terminale e verificare dal controllo accessi di SPORTRICK che il passaggio venga visto.
Nel caso in cui non compaia nulla sulla scherma di controllo accessi, verificare che tutte le procedure precedenti siano state svolte correttamente, incluso il montaggio dei cavi.
Accessori
Attenzione: qualora siano presenti accessori esterni leggere tutto il manuale prima di procedere alla configurazione del lettore. Questo per evitare di fare configurazioni di default che poi vanno modificate per il funzionamento degli accessori
MAGELLAN configurazione con terminale X1/X2/X2bio
Per poter utilizzare il Magellan (o un qualsiasi lettore seriale RS-232) è necessario un X1/X2/X2BIO con una scheda versione 011 o superiore. La versione hardware è scritta in basso a destra come indicato dalla freccia.
NOTA: non è necessario creare un dispositivo sul VAR per il Magellan, è sufficiente l’X1.
Il Magellan deve essere collegato all’External Reader dell’X1 con un comune cavo di rete (UTP), tagliato da una parte.
Il capo con il connettore RJ45 va inserito nel retro della testa del Magellan e l’altro capo tagliato va morsettato nel connettore EXTERNAL READER dell’X1 nel seguente modo:
Bianco/Azzurro | Azzurro | Marrone | Bianco/Marrone |
RX/CLK | TX/DAT | GND | +5VOUT |
La configurazione di ponticelli J15 (appena sopra la morsettiera dell’External Reader) va impostata su RS-232 come in figura (i 4 pin devono essere tutti coperti dai jumper, di default se ne presentano 4 scoperti).
Entrare nella pagina delle configurazioni del terminale tramite interfaccia Web come fatto in precedenza per configurare l'X1
(Avviando il terminale compariranno sul display una serie di informazioni. Porre attenzione all’indirizzo IP e annotarlo con cura. Per visualizzarle nuovamente tenere premuto il tasto con l’icona “doppia freccia” del terminale per indurlo a riavviarsi.
Per accedere al configuratore web inserire nel proprio browser: http:// seguito dall’indirizzo IP del dispositivo, premere il tasto ‘invio’ per proseguire.
Nella schermata di accesso saranno richiesti il nome utente e la password del terminale)
Una volta effettuato l'accesso nel configuratore web dal quale si è configurato il lettore X1 accedere alla sezione “EXTERNAL READER” e selezionare i parametri di seguito indicati:
PARAMETRI | PARAMETRI DA SELEZIONARE |
Card Decode | 33.Generic Serial Reader |
Baudrate | 9600 |
Code Begin | 0 |
Code lenght | 16 |
Una volta finito, salvare e uscire dalla pagina di configurazioni WEB.
Ultima cosa che rimane da fare è la configurazione fisica del magellan.
Stampare in ordine la sequenza sottostante e leggere i qrcode/barcode riportati con il magellan seguendo le istruzioni indicate.
PAUSA 5 SECONDI VERIFICANDO CHE LA LUCE VERDE ABBIA SMESSO DI LAMPEGGIARE E SIA FISSA
PAUSA 5 SECONDI VERIFICANDO CHE LA LUCE VERDE ABBIA
PAUSA 5 SECONDI VERIFICANDO CHE LA LUCE VERDE ABBIA SMESSO DI LAMPEGGIARE E SIA FISSA
Da questo momento il magellan è pronto per essere utilizzato.
ATTENZIONE: se non dovesse funzionare rifare la procedura di lettura dei codici a barre/qrcode.
QRBOX
Il QR Box è il lettore add-on con tecnologia ottica, compatibile con i X1, X2, X2BIO. Con inclinazione regolabile, è in grado di riconoscere tutti i tipi di barcode (QR code, 2D e lineari), anche tramite lo schermo di uno smartphone. QR BOX si monta nella parte inferiore dei terminali e grazie alla sua inclinazione orientabile permette una fruizione ottimale in ogni tipologia di installazione.
Montaggio e configurazione
Come prima cosa aprire lo sportello del terminale sulla scocca, svitando la vite presente.
Una volta svitato nella scheda del terminale individuare la scritta finger box dove si dovrà andare ad inserire il connettore che si trova attaccato al qrbox
Una volta attaccato il tutto e richiuso il terminale si dovrà andare sull'interfaccia web del terminale come fatto in precedenza.
(Avviando il terminale compariranno sul display una serie di informazioni. Porre attenzione all’indirizzo IP e annotarlo con cura. Per visualizzarle nuovamente tenere premuto il tasto con l’icona “doppia freccia” del terminale per indurlo a riavviarsi.
Per accedere al configuratore web inserire nel proprio browser: http:// seguito dall’indirizzo IP del dispositivo, premere il tasto ‘invio’ per proseguire.
Nella schermata di accesso saranno richiesti il nome utente e la password del terminale)
Andare alla sezione "Reader 2" e configurare lr impostazioni con i parametri riportati nella tabella sottostante
PARAMETRI | PARAMETRI DA SELEZIONARE |
Card Decode | 33.Generic Serial Reader |
Baudrate | 9600 |
Code Begin | 0 |
Code lenght | 16 |
Finito salvare ed il Qrbox è pronto per essere utilizzato.
Possibili problematiche:
PROBLEMATICA | SOLUZIONE |
il qrbox è acceso ma non legge i barcode/qrcode | Verificare che le impostazioni del reader2 siano settate correttamente come spiegato in precedenza. Nel caso sia configurato in modo corretto il qrbox potrebbe essere danneggiato |
Nel qrbox non si accendono le luci. | Verificare che comunque il qrbox legga i barcode/qrcode |
Aggiungere mail di Axess per terminali/accessori non funzionanti,
inserire possibili test da fare per verificare effettivamente il danno
FINGER BOX
Lettore esterno di impronte digitali Fingerbox Black - OTTICO per X1/X2
work in progress
STAMPANTE TERMICA

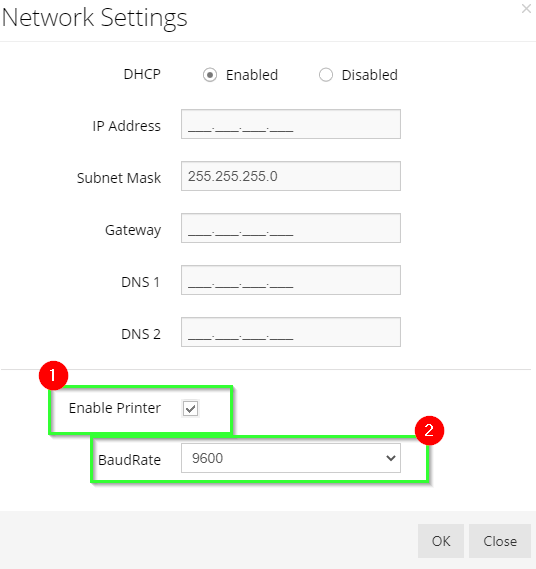

Per la configurazione Hardware dobbiamo attendere di avere la possibilità di configurarne una.
sul var quando si scarica la configurazione "UPDATECONFIG.txt" bisognerà mettere il flag su: "Enable Printer" ed inserire il "Baudrate" corretto della stampante (visionabile dalla stampante o dal suo libretto).
